Серый гранулированный полистирол LR GREY EPS – сырьё для теплоизоляции с графитом

Марка;Средний размер гранул, мм;Кратность вспенивания;Плотность вспененного материала, кг/м³

LRG1608;0,5–0,8;до 40;25–40 LRG1610;0,7–1,1;45–55;18–22 LRG1915;0,9–1,5;55–60;17–20 LRG1925A;1,8–2,9;55–65;15–20

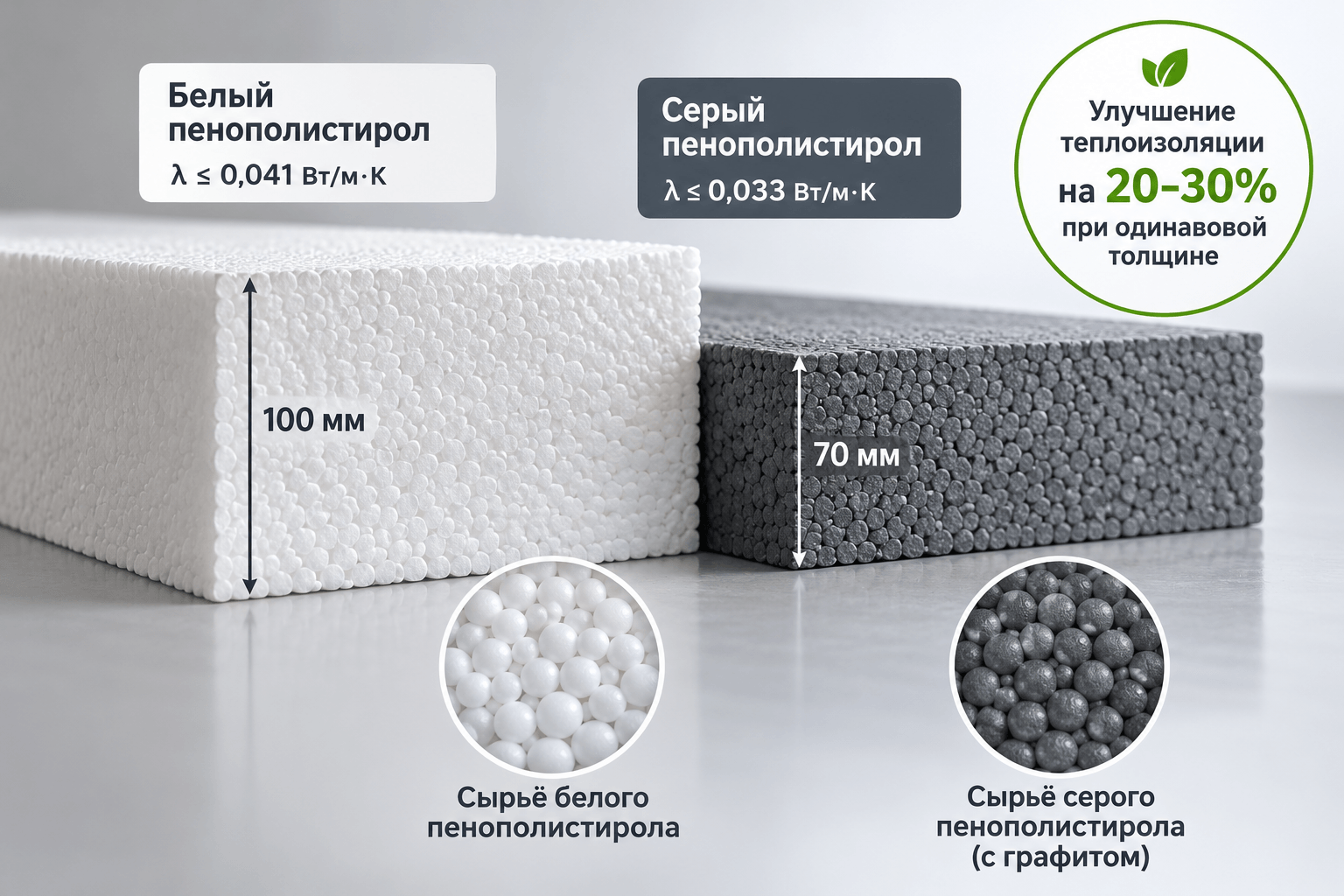

Параметр готовых плит;Серый EPS LRG;Белый EPS

Сравниваемая плотность;18–22 кг/м³;18–22 кг/м³ Теплопроводность, Вт/(м·К);≤ 0,033;≤ 0,041 Прочность на сжатие, МПа;≥ 0,10;≥ 0,06 Прочность на растяжение, МПа;≥ 0,10;≥ 0,10 Водопоглощение;≤ 2%;≤ 2% Класс пожаростойкости;B1;B2

Показатель;LRG1925A;LRG1915;LRG1610;LRG1608

Плотность испытанных плит, кг/м³;20;20;20;30 Прочность на сжатие при 10% деформации, кПа;110;110;110;200 Прочность при изгибе, кПа;240;240;250;420 Прочность при растяжении, кПа;200;200;230;380 Теплопроводность при 25 °C, ≤ Вт/(м·К);0,033;0,033;0,033;0,032 Теплопроводность при 10 °C, ≤ Вт/(м·К);0,032;0,032;0,032;0,031 Стабильность размеров, 70 ± 2 °C / 48 ч, %;0,3;0,3;0,3;0,2 Паропроницаемость, ≤ нг/(Па·м·с);4,0 ;4,0;4,0;3,0 Водопоглощение, 3 суток, ≤ %;1,2;1,2;1,2;0,8 Водопоглощение, 7 суток, ≤ %;1,5;1,5;1,5;1,1 Водопоглощение, 28 суток, ≤ %;1,7;1,7;1,7;1,3 Кислородный индекс, ≥ %;28;28;28;28

Компонент / параметр;Содержание / характеристика

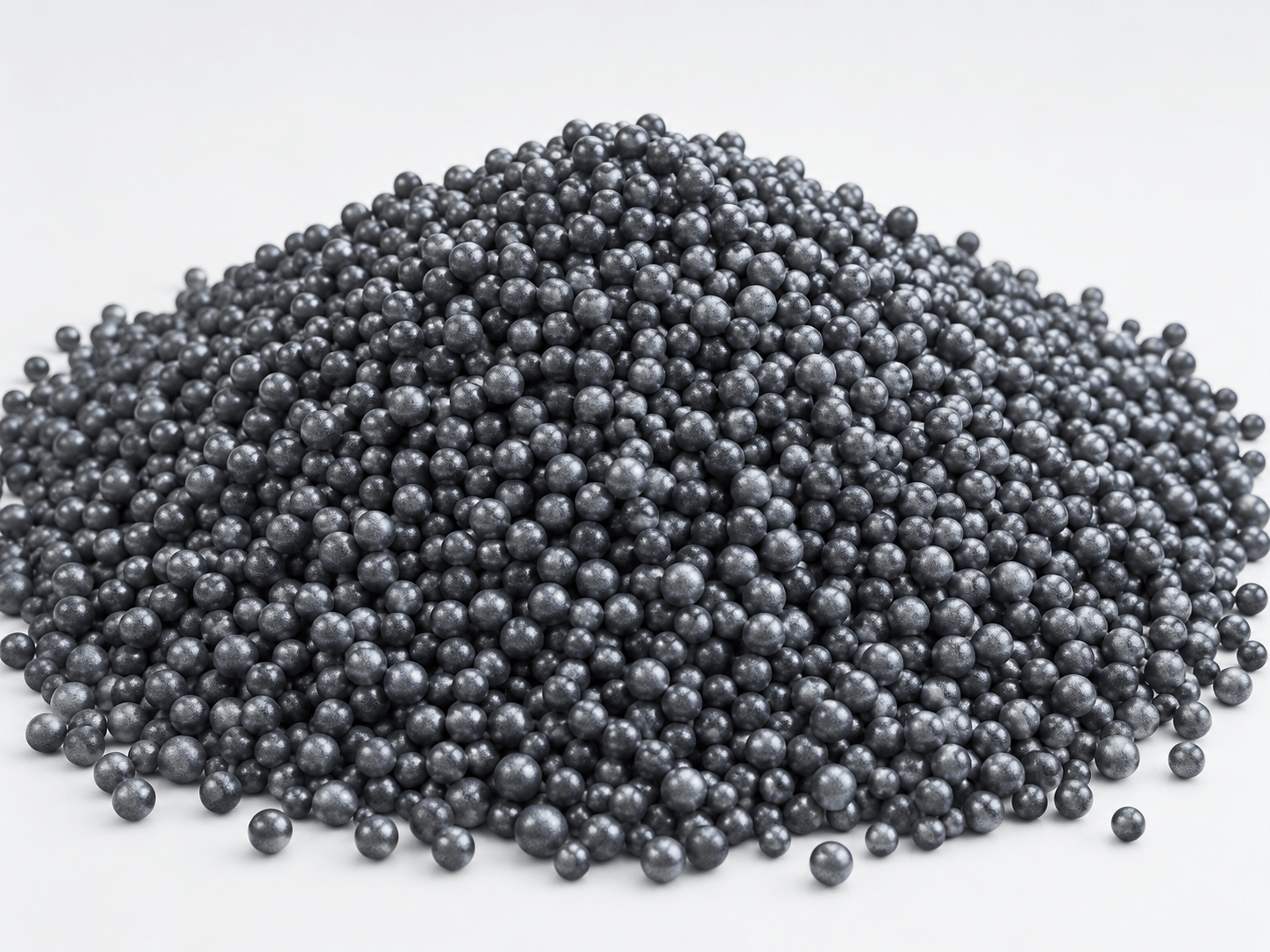

Полистирол;90–95% Вспенивающий агент (н-пентан и изопентан);4–7% Графит;1–5% Огнезащитная добавка;Без HBCD Форма сырья;Тёмные округлые гранулы, после вспенивания тёмно-серые сферические частицы Остаточный мономер;≤ 0,10% Массовая доля пентана для всех четырёх марок;≥ 4,0% Эффективность фракционного состава при ситовом анализе;≥ 90%

Направление;Изделия и применение

Фасады, наружные стены;Плиты для наружной теплоизоляции, в том числе для солнечных сторон здания Внутренние стены и перегородки;Теплоизоляционные и звукоизоляционные панели Кровли, перекрытия, полы;Лёгкие теплоизоляционные блоки и плиты Системы тёплого пола;Формованные плиты для систем напольного отопления Модульное строительство;Формованные строительные элементы и вставки Другие изделия EPS;Защитная упаковка оборудования, звукоизоляционные плиты, элементы шлемов при соответствующей технологии и требованиях к изделию

Преимущество;Практическая выгода

Сниженная теплопроводность;Теплозащита при меньшей толщине конструкции Малая масса готовых плит;Удобнее погрузка, транспортировка и монтаж Хорошая обрабатываемость;Готовые изделия легко резать и придавать нужную форму Низкое водопоглощение;Сохраняет теплоизоляционные свойства, прочность и стабильность формы во влажной среде, устойчив к морозам, гниению и плесении Антипирен без HBCD;Производство экологически безопасных изделий с огнезащитными свойствами

Заводская упаковка;Биг-бэги по 750 кг Объём заказа;От 1 мешка Наличие / под заказ;Сырье всегда в наличии на складах. Поддерживаем запас востребованных марок вспенивающегося полистирола для оперативной отгрузки География;Поставки по всей России Подбор сырья;Поможем выбрать марку под производство с учетом фракции гранул, требуемой плотности, назначения готовой продукции и параметров оборудования Ассортимент компании;Российские, корейские и китайские марки EPS

Параметр;LRG1925A;LRG1915;LRG1610;LRG1608

Целевая плотность / кратность, кг/м³ / раз;20 / 50;20 / 50;20 / 50;28,5 / 35 Давление пара, кгс/см²;0,25–0,40;0,25–0,40;0,25–0,40;0,25–0,40 Нагрев, секунд;20–35;20–35;20–35;25–55 Выдержка, часов;4–8;4–8;4–8;2–4

Параметр;LRG1925A;LRG1915;LRG1610;LRG1608

Плотность блока, кг/м³;20;20;20;28,5 Загрузка формы, с;80;80;80;80 Давление в магистрали, кгс/см²;7,0;7,0;7,0;7,0 Давление после редуцирования, кгс/см²;5,0;5,0;5,0;5,0 Давление нагрева I, кгс/см²;0,60;0,60;0,60;0,60 Давление нагрева II, кгс/см²;0,85;0,85;0,85;0,85 Давление нагрева III, кгс/см²;0,80;0,80;0,80;0,80 Предварительный прогрев, с;2,0;2,0;2,0;2,0 Нагрев I, с;6,2;6,0;5,9;7,0 Нагрев II, с;6,2;6,0;5,9;7,0 Общий нагрев, с;14,2;14,0;13,8;16,0 Вакуумное охлаждение, с;195;175;116;100 Общий цикл, с;395;375;316;300

Среда;Стойкость;Что означает

Морская вода, растворы солей;Высокая;Длительный контакт допустим Мыльные растворы, смачивающие агенты;Высокая;Длительный контакт допустим Гипохлорит, раствор перекиси водорода;Высокая;Длительный контакт допустим Разбавленные кислоты;Высокая;Длительный контакт допустим Соляная кислота 35%, азотная кислота 50%;Высокая;Длительный контакт допустим Концентрированная серная, ледяная и безводная уксусная кислота;Низкая;Возможно быстрое разрушение Гидроксид калия, аммиачная вода;Высокая;Длительный контакт допустим Ацетон, этилацетат, бензол, ксилол, трихлорэтилен;Низкая;Растворение и усадка Насыщенные алифатические углеводороды;Низкая;Возможно быстрое разрушение Парафиновое масло, вазелин;Ограниченная;При длительном контакте возможны повреждения Дизельное топливо;Ограниченная;При длительном контакте возможны повреждения Автомобильный бензин;Низкая;Растворение и усадка Метанол, этанол;Ограниченная;При длительном контакте возможны повреждения Силиконовое масло;Высокая;Длительный контакт допустим
